volets battants
persiennés 32mm à lames jointives au tiers


Volet battant en bois persiennés à lames jointives au tiers. La hauteur de la partie persiennée est définie en fonction de la hauteur du volet, voir "Composition du Volet".

Fabriqué en France en sapin du nord certifié PEFC ou en bois exotique, aux dimensions standard ou sur mesure, et livrable au choix en bois brut ou finition traité IFH, impression blanche (sur IFH), laque couleur, lasure ton bois.

volet battant bois à lames jointives

caracteristiques

Essences

Sapin blanc du nord certifié PEFC Epicéa de Scandinavie,
Bois exotique Méranti Light Red d'indonésie.

Dimensions

Epaisseur du vantail : 32 mm
Epaisseur des lames : 21mm (pas de 50mm)
Largeur des traverses intermédiaire, haute et basse : 90 mm
Largeur des montants : 70 mm
Largeur du montant intermédiaire : 50 mm
Epaisseur du panneau sapin avec plates-bandes : 15 mm
Epaisseur du panneau exotique lisse : 10 mm
Largeur du battement : 45 mm (recouvrement 25 mm)

Performances

Valeur delta ∆ R : 0,08 m²k/w
Classe de résistance aux vents : classe 5
Produit respectant les normes CE

Garanties

Nos menuiseries satisfont / répondent aux conditions techniques définies dans la norme NF-EN 13659.
Sous réserve du respect des recommandations NFDTU 34.4, notamment en matière de stockage des produits finis, de protection des bois et de pose des menuiseries, F.V.I garantit ses productions contre les vices cachés et les défauts de fabrication conformément à la législation en vigueur.

Le délai de garantie de 2 ans court à compter du jour où les produits quittent nos entrepôts.

La garantie cesse dès que le matériel est modifié ou utilisé de manière anormale. De ce fait, notre garantie ne s'applique pas aux vices dont la cause est postérieures à la date du départ de nos ateliers en cas de modification, de mauvais entretien, de mauvaise utilisation ou de réparations mal faites ainsi qu'en cas de non respect des précautions de pose.

Cette garantie ne s'applique pas aux vices apparents ou défauts de conformité n'ayant pas fait l'objet de réserves détaillées lors de la livraison.

Cotes de fabrication (cotes exécution)

Hauteur mini : 590 mm - Hauteur maxi : 2990 mm
Configuration Largeur exécution en mm
1 vantail 232 à 992
2 vantaux 464 à 1 984
2 vantaux repliables 512 à 1 224
3 vantaux repliables 744 à 2 134
4 vantaux repliables 1 024 à 2 434

assemblage des composants bois

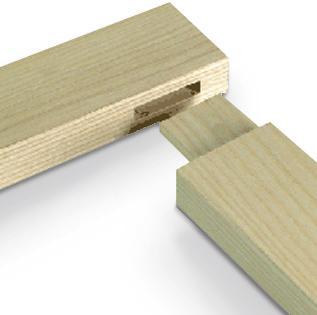

Assemblage des cadres à tenons et mortaises.

Montant intermédiaire :
à partir d'une largeur de 1090 mm.

Traverse intermédiaire :
1 traverse en base, 2° traverses à partir d'une hauteur de 1740 mm.

Composition du volet (cotes exécution)

Dimensions de la partie persiennée selon la hauteur du volet.

Hauteur du Volet Partie Persiennée
jusqu'à 900mm 150mm
de 900 à 1189mm 250mm
de 1190 à 2290mm 400mm
au delà de 2290mm hauteur du volet - 1890mm (+/- 50mm le pas de lame)

2 pentures équerre ou T jusqu’à une hauteur de 1 739 mm
2 pentures équerre et 1 penture intermédiaire en T ou 3 pentures en T à partir d'une hauteur de 1 740 mm

Espagnolette ronde en acier zinguée noire ajustable en hauteur.

Pentures équerres noires à bout droit diamètre 14 ou 16 mm. Réducteur de gond pour diamètre inférieur à 14 mm.

Fixation des pentures par Vis acier noire à empreinte Torx en 7x30.

Battement rapporté et vissé sur les volets en 2,3 ou 4 vantaux.
Pas de battement pour volet 1 vantail et 2 vantaux repliables.

traitement fh

impression transparente ton paille, fongicide et hydrofuge. prépare le volet pour une lasure.

impression blanche

impression blanche, fongicide et hydrofuge. prépare le volet pour un laquage.

laquage coloris unis (18 coloris au choix)

impression d'accrochage, fongicide et hydrofuge + 2 couches de laque

ral9016 ral1015 ral3004 ral5003 ral5010 ral5014 ral5015 ral5024 ral6005 ral6019 ral6021 ral7016 ral7035 ral7040 ral7047 ral8003 ral8007 ral8014

les peintures appliquées en usine sur nos volets bénéficient d'une garantie "bonne tenue" selon la norme nft36-001, pour une durée de 5 ans.

finition lasure ton bois (4 teintes au choix)

tbchene_clair tbchene_moyen tbmerisier tbnoyer

options


Cintrage du volet en usine ou sur chantier de 5 mm à 450 mm maxi
Traverse intermédiaire supplémentaire
Penture variTECH en aluminium
Serrure 3 points
Quincaillerie de pose en fourniture (Gond, Arrêts, Butées)
Motorisation

téléchargement

volets battant lames jointives au tiers 32 mm en bois

Fiche technique volet bois lames jointives au tiers.pdf (549 ko)
