volets battants à lames verticales 32mm « Saumur » à écharpe continue

volets battants
à lames verticales 32mm « Saumur » à écharpe continue

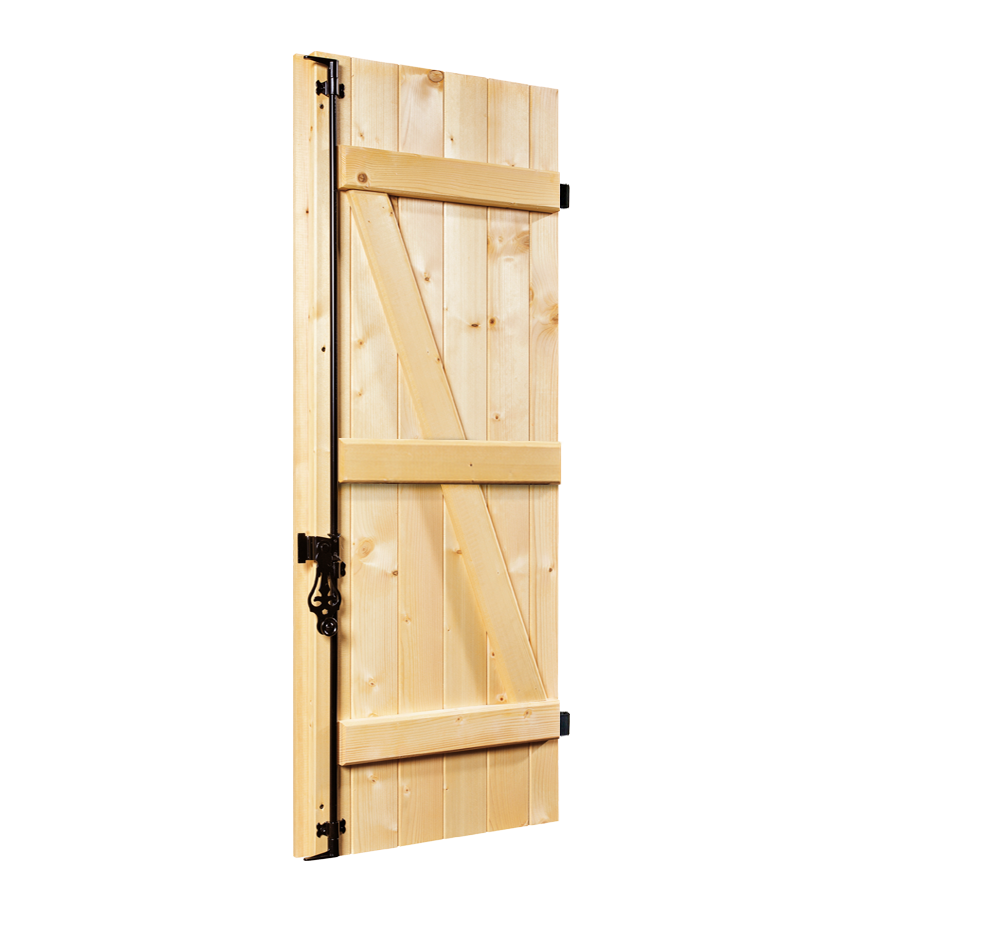

Volet battant en bois à lames verticales avec décor barres et écharpes continues posé dans la tradition régionale de la région de Saumur.

Fabriqué en France en sapin du nord certifié PEFC ou en mélèze, aux dimensions standard ou sur mesure, et livrable au choix en bois brut ou finition traité FH, impression blanche (sur FH), laque couleur, lasure ton bois.

caracteristiques

Essence

Sapin blanc du nord certifié PEFC Epicéa de Scandinavie.
Mélèze de Sibérie.

Dimensions

Epaisseur du vantail : 32 mm
Largeur des lames verticales de rives: ajustable en fonction de la largeur du vantail
Largeur des lames adjacentes aux lames de rives : 65mm ou 90 mm en fonction de la largeur du vantail
Largeur des autres lames verticales : 90 mm
Largeur des barres : 68 mm
Largeur des écharpes : 55 mm
Epaisseur des barres : 26 mm
Epaisseur des écharpes : 19 mm
Largeur du battement : 55 mm (recouvrement 25 mm)

Performances

Valeur delta ∆ R : 0,26 m²k/w
Classe de résistance aux vents : classe 5
Produit respectant les normes CE

Garanties

Nos menuiseries satisfont / répondent aux conditions techniques définies dans la norme NF-EN 13659.
Sous réserve du respect des recommandations NF-DTU-34,4, notamment en matière de stockage des produits finis, de protection des bois et de pose des menuiseries, F.V.I garantit ses productions contre les vices cachés et les défauts de fabrication conformément à la législation en vigueur.

Le délai de garantie de 2 ans court à compter du jour où les produits quittent nos entrepôts.

La garantie cesse dès que le matériel est modifié ou utilisé de manière anormale. De ce fait, notre garantie ne s'applique pas aux vices dont la cause est postérieures à la date du départ de nos ateliers en cas de modification, de mauvais entretien, de mauvaise utilisation ou de réparations mal faites ainsi qu'en cas de non respect des précautions de pose.

Cette garantie ne s'applique pas aux vices apparents ou défauts de conformité n'ayant pas fait l'objet de réserves détaillées lors de la livraison.

Cotes de fabrication (cotes exécution)

Hauteur mini :1190 mm - Hauteur maxi : 2 990 mm
Configuration Largeur exécution en mm
1 vantail 272 à 1 202
2 vantaux 544 à 2 404
2 vantaux repliables 592 à 1 424
3 vantaux repliables 864 à 2 384
4 vantaux repliables 1 184 à 2 834

assemblage des composants bois

Lames assemblées par rainure et languette.

Panneaux tringlés par clés métalliques pour la stabilité et la rigidité du volet :
2 tringles ou 3 tringles à partir d'une hauteur de 1 740 mm.

Composition du volet (cotes exécution)

3 barres, 2 ou 3 pentures et 2 écharpes

Pentures droites noires à bout queue de carpe diamètre 14 ou 16 mm. Réducteur de gond pour diamètre inférieur à 14 mm.

Fixation des pentures par Vis acier noire à empreinte Torx en 7x50.

Espagnolette ronde en acier zinguée noire ajustable en hauteur.

Battement rapporté et vissé sur les volets en 2, 3 ou 4 vantaux.
Pas de battement pour volet 1 vantail et 2 vantaux repliables.

traitement fh

impression transparente ton paille, fongicide et hydrofuge. prépare le volet pour une lasure.

impression blanche

impression blanche, fongicide et hydrofuge. prépare le volet pour un laquage.

laquage coloris unis (18 coloris au choix)

impression d'accrochage, fongicide et hydrofuge + 2 couches de laque



ral9016 ral1015 ral3004 ral5003 ral5010 ral5014 ral5015 ral5024 ral6005 ral6019 ral6021 ral7016 ral7035 ral7040 ral7047 ral8003 ral8007 ral8014

les peintures appliquées en usine sur nos volets bénéficient d'une garantie "bonne tenue" selon la norme nft36-001, pour une durée de 5 ans.

finition lasure ton bois (4 teintes au choix)

tbchene_clair tbchene_moyen tbmerisier tbnoyer

options

Emboîture de 37 mm, dans la même essence que le volet, sur la partie haute pour éviter les infiltrations d'eau entre les lames. Pas d'emboiture pour les volets cintrés ou à cintrer.
Cintrage du volet en usine ou sur chantier de 5 mm à 450 mm maxi
Penture variTECH en aluminium
Serrure 3 points
Quincaillerie de pose en fourniture (Gond, Arrêts, Butées)
Motorisation

téléchargement

Fiche technique

volets lames verticales 32mm Saumur.pdf (519 ko)
