volets coulissants Gamme SMART Lames de 70mm ajourées

volets coulissants
Gamme SMART Lames de 70mm ajourées

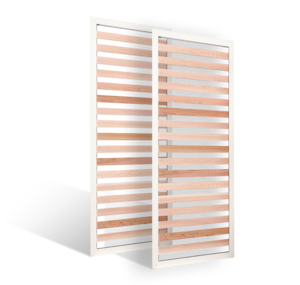

Volet coulissant avec lames horizontales en pin et cadre aluminium en RAL 7016.

Lames biseautées ajourées - épaisseur 20 mm, hauteur 70 mm, espacement 17 mm.

Cadre aluminium fin et discret - largeur (vue de face) 2 mm, épaisseur 33 mm

Fabriqué en France, aux dimensions standard ou sur mesure, et livrable avec lames en pin exclusivement. Finition « gris vieilli »

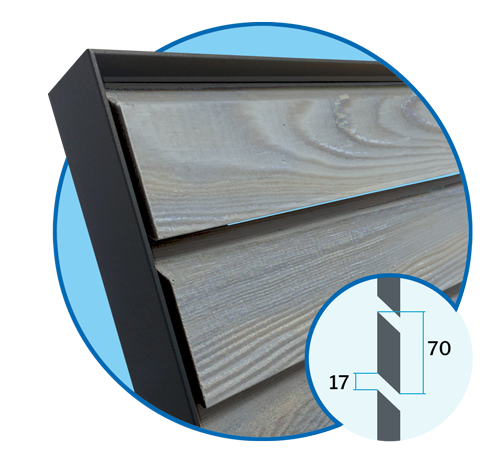

Espacement des lames pour volets coulissants SMART 70

Faites votre devis en ligne

Vous êtes
un particulier

Vous êtes
un professionnel

caracteristiques

Essence

Dimensions

Epaisseur du cadre : 33 mm
Largeur du cadre (vue de face) : 2 mm
Epaisseur des lames : 20 mm
Hauteur des lames : 70 mm
Espacement des lames : 17 mm

Cote de fabrication (cotes execution)

Hauteur mini : 590 mm - Hauteur maxi : 2990 mm

Configuration	Largeur execution
1 vantail	590 mm à 1400 mm
2 vantaux	1200 mm à 2800 mm

assemblage des composants aluminium

Par coupe d'onglet à 45°.

Composition du volet (cotes exécution)

Lames en pin assemblées sur un cadre en aluminium.

Montant intermédiaire :
à partir d'une largeur de 1090 mm.

Finitions

impression gris vieilli

(compris traitement hydrofuge et fongicide)

finition bois gris aspect vieilli

téléchargement

Schémas des guidages 1 rail, pose en façade

schémas coulissant bois 1 rail - pose facade.pdf (2,466 ko)

Visualiser Télécharger

Schémas des guidages 1 rail, pose sous dalle

schémas coulissant bois 1 rail - pose sous dalle.pdf (1,418 ko)

Visualiser Télécharger
