volets coulissants persiennés 33mm lames horizontales larges

volet coulissant aluminium volet coulissant
volets coulissants

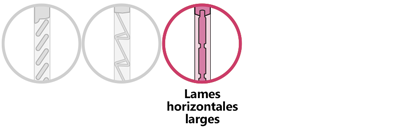

persiennés 33mm lames horizontales larges


Volet coulissant en aluminium. Cadre lames horizontales larges toutes lames. Fabriqué en France, il est composé d'un cadre et de lames en aluminium extrudé assemblé par coupe d'onglet à 45 °. Le panneau est installé sur un rail coulissant par guidage haut et bas.

Ce volet est fabriqué dans des dimensions sur mesure ou standard.

caracteristiques

Dimensions

Epaisseur du vantail : 33 mm
Epaisseur du panneau rainuré : 27mm
Epaisseur des parois aluminium : 0.90 mm
Largeur des traverses hautes, basses et intermédiaires : 62 mm
Largeur des montants : 62 mm
Largeur du montant intermédiaire : 42 mm
Epaisseur du panneau fausses lames : 27mm
Pas des lames larges : 85 mm
Largeur du battement : 45 mm (recouvrement 25 mm)

Garanties

Nos menuiseries satisfont / répondent aux conditions techniques définies dans la norme NF-EN 13659.
Sous réserve du respect des recommandations NFDTU 34.4, notamment en matière de stockage des produits finis, de protection des bois et de pose des menuiseries, F.V.I garantit ses productions contre les vices cachés et les défauts de fabrication conformément à la législation en vigueur.

Le délai de garantie de 5 ans court à compter du jour où les produits quittent nos entrepôts.

La garantie cesse dès que le matériel est modifié ou utilisé de manière anormale. De ce fait, notre garantie ne s'applique pas aux vices dont la cause est postérieures à la date du départ de nos ateliers en cas de modification, de mauvais entretien, de mauvaise utilisation ou de réparations mal faites ainsi qu'en cas de non respect des précautions de pose.

Cette garantie ne s'applique pas aux vices apparents ou défauts de conformité n'ayant pas fait l'objet de réserves détaillées lors de la livraison.

Cotes de fabrication (cotes exécution)

Hauteur mini : 590 mm - Hauteur maxi : 2990 mm
Configuration Largeur execution
1 vantail 590 mm à 1400 mm
2 vantaux 1200 mm à 2800 mm

assemblage des composants aluminium

L'isolant est rainuré et les parements sont profilés ; le tout est assemblé par colle polyuréthane. Profil d’habillage de chant en U, assemblage par coupe d'onglet à 45°, sur équerre en aluminium vissée.

Composition du volet (cotes exécution)

Cadre et lames en aluminium extrudé

Panneau rainuré et parements profilés

Montant intermédiaire :
à partir d'une largeur de 1020 mm.

Traverse intermédiaire

Battement rapporté et clipsé sur les volets en 2 vantaux.

coloris unis

ral9016 ral1015 ral3004 ral5003 ral5010 ral5014 ral5015 ral5024 ral6005 ral6019 ral6021 ral7016 ral8003 ral8007 ral8014

options

Conception de pose en facade ou sur dalle; avec ou sans appui
Capot aluminium laqué coloris au choix
Fermeture par verrou rond en aluminium noir, gâche et poignée coquille

téléchargement

CAHIER TECHNIQUE

Prise de côtes volet coulissant.pdf (594 ko)

Volet coulissant en aluminium à lames horizontales

volets coulissants lames horizontales larges aluminium.pdf (215 ko)
